Programmer une télécommande FAAC : XT2, XT4 et codage SLH

Pour programmer une télécommande FAAC, commencez par identifier son codage (SLH, SL, DS ou RC), car la méthode n'est pas la même pour chacun. Sur une XT2 ou une XT4 868 SLH, un émetteur maître enregistre un « code installation » dans le récepteur, puis le transmet aux autres émetteurs. Chaque émetteur ainsi codé s'inscrit ensuite tout seul dans le récepteur après deux appuis rapprochés sur son canal.

Quel codage FAAC utilise votre installation ?

FAAC utilise plusieurs codages radio : SLH, SL, DS et RC. Chacun a sa propre procédure, et deux émetteurs qui se ressemblent peuvent se programmer différemment. La gamme des télécommandes FAAC couvre ces différents codages. Le tableau ci-dessous résume ce que chacun implique.

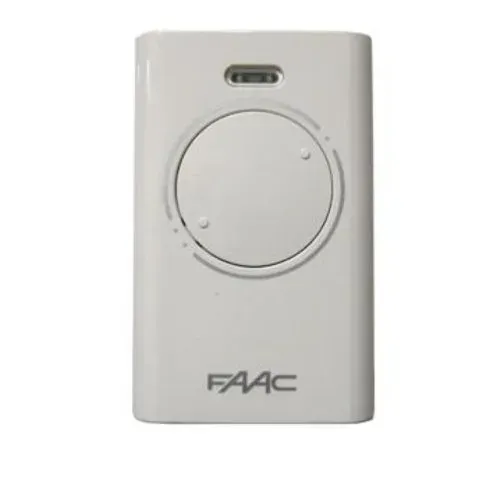

Le SLH existe en 433 MHz et en 868 MHz, en version 2 ou 4 canaux. Les versions LR (Long Range) annoncent une portée d'activation jusqu'à 50 % plus grande. La fréquence de votre XT2 ou XT4 est imprimée sur l'étiquette au dos. Elle varie selon la version : lisez-la donc sur votre propre émetteur. Attention aussi aux associations : la XT2 433 SLH et la série SL sont annoncées incompatibles.

Avec un émetteur DS, la programmation se fait par switchs. Ouvrez l'ancienne télécommande et notez la position de chaque micro-interrupteur avant de régler la nouvelle.

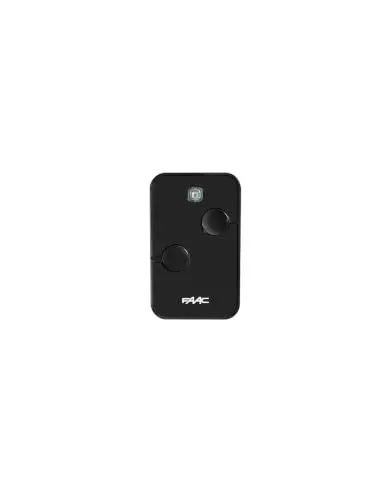

Pour un émetteur polyvalent, la télécommande FAAC XTO2 868 fait partie de la gamme XTO, compatible SLH, RC, DS et SL, avec un réglage canal par canal. En SLH ou en RC, un XTO peut servir d'émetteur maître pour une nouvelle installation. Il s'ajoute par auto-apprentissage ou par mémorisation sur le récepteur, et une LED rouge et verte vous guide pendant l'opération.

Programmer une installation 868 SLH en quatre temps

La procédure FAAC des émetteurs 868 SLH se déroule en quatre étapes successives :

1. Vérifiez que l'installation est alimentée et que le câblage est terminé.
2. Avec un émetteur maître, enregistrez le « code installation » sur la carte de décodage ou sur le récepteur RP.
3. Avec ce même maître, transmettez le code aux autres émetteurs.
4. Appuyez deux fois de suite sur le canal de chaque émetteur codé, en 5 secondes au plus : il s'enregistre seul dans le récepteur.

Le codage fait ouvrir le portail. Avant de commencer, placez-vous donc en vue du portail, dans une zone dégagée.

Enregistrer le code installation sur le récepteur

Cette étape se fait sur la carte de décodage ou sur un récepteur RP, par exemple le récepteur FAAC RP2 868 SLH (réf. 787855), qui gère 2 canaux en liaison radio 868 MHz.

1. Sur l'émetteur maître, appuyez en même temps sur P1 et P2, puis relâchez dès que la LED clignote (après environ 1 seconde).
2. Sur la carte ou le récepteur, maintenez le bouton d'apprentissage enfoncé : sa LED clignote.
3. Pendant que la LED du maître clignote encore, maintenez l'un de ses canaux : sa LED devient fixe.
4. Lorsque la LED du récepteur reste fixe pendant 2 secondes, le code est mémorisé.
5. Relâchez d'abord le bouton du récepteur, puis le canal du maître.

Retenez bien le canal utilisé : c'est lui qui servira à coder les autres émetteurs.

Copier une télécommande FAAC depuis un émetteur maître

Seul un émetteur maître peut transmettre son code. Pour savoir si le vôtre en est un, appuyez sur une touche : si la LED clignote avant de rester fixe, c'est un maître. Si elle s'allume fixe tout de suite, c'est un esclave. Un esclave peut recevoir un code, mais il ne sert jamais de modèle. En SLH, la copie fonctionne même loin du récepteur.

1. Sur le maître déjà en service, appuyez en même temps sur P1 et P2, puis relâchez quand la LED clignote.
2. Placez les deux émetteurs face contre face.
3. Sur le maître, maintenez le canal utilisé pour le codage installation : la LED devient fixe.
4. Sur le nouvel émetteur, appuyez sur le canal voulu, puis relâchez quand sa LED s'éteint après un double clignotement.
5. Relâchez le maître.
6. Recommencez pour chaque émetteur à ajouter.

Terminez par le quatrième temps de la séquence : deux appuis rapprochés sur le canal du nouvel émetteur, en 5 secondes au plus, pour qu'il s'enregistre dans le récepteur. Le même principe s'applique à la Faac TML4 868 SLH LR (réf. FAAC 787469), un modèle 4 canaux longue portée vendu en version esclave. Elle se code depuis un maître, mais ne peut pas servir à en coder une autre.

Changer la pile d'une télécommande FAAC

Le type de pile dépend du modèle. Vérifiez votre référence avant d'en acheter :

• XT2 et XT4 868 SLH : deux piles lithium 3 V CR2032.

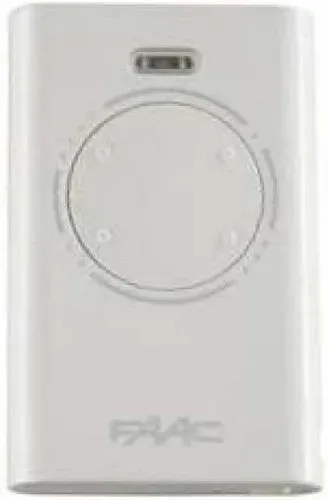

• XT4 433 SLH (433,92 MHz) : pile CR2032.
• Gamme XTO : une seule pile CR2032.

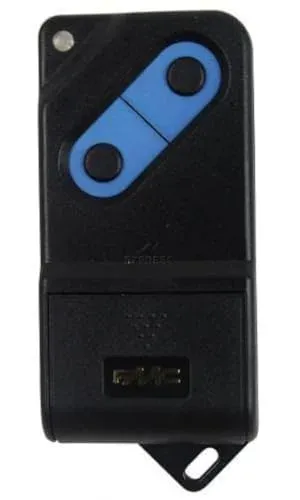

• TM433DS-2 (codage DS, 433,92 MHz) : pile 12 V de type 23A.

Profitez-en pour relire l'étiquette au dos de l'émetteur et vérifier sa fréquence : vous saurez ainsi quel modèle commander si vous devez un jour le remplacer.

Réinitialiser ou changer le statut d'une télécommande FAAC

La notice FAAC des XT2 et XT4 868 SLH ne décrit aucune remise à zéro par les touches. Inutile donc de chercher une combinaison de boutons pour effacer l'émetteur.

Le passage du statut maître au statut esclave, ainsi que la validation, l'invalidation ou l'effacement d'émetteurs, se gèrent avec le logiciel de programmation SLH de FAAC, un outil destiné aux installateurs. C'est cet outil qu'il faut utiliser après la perte d'une télécommande ou pour réorganiser vos émetteurs. Sur une installation en codage RC, reportez-vous à la notice de la carte en place.
